大家好！今天我们来聊聊深度学习中一个非常有趣且重要的概念——循环神经网络（Recurrent Neural Network，简称RNN）。
如果你之前了解过普通的神经网络（比如用来识别图片的CNN），你可能会发现它们有一个共同的弱点：记性不好。它们处理每一张图片时都是独立的，不会记得上一张图片是什么。但是，在处理语言、语音或者股票走势这种有前后顺序的数据时，“记忆”就变得至关重要了。

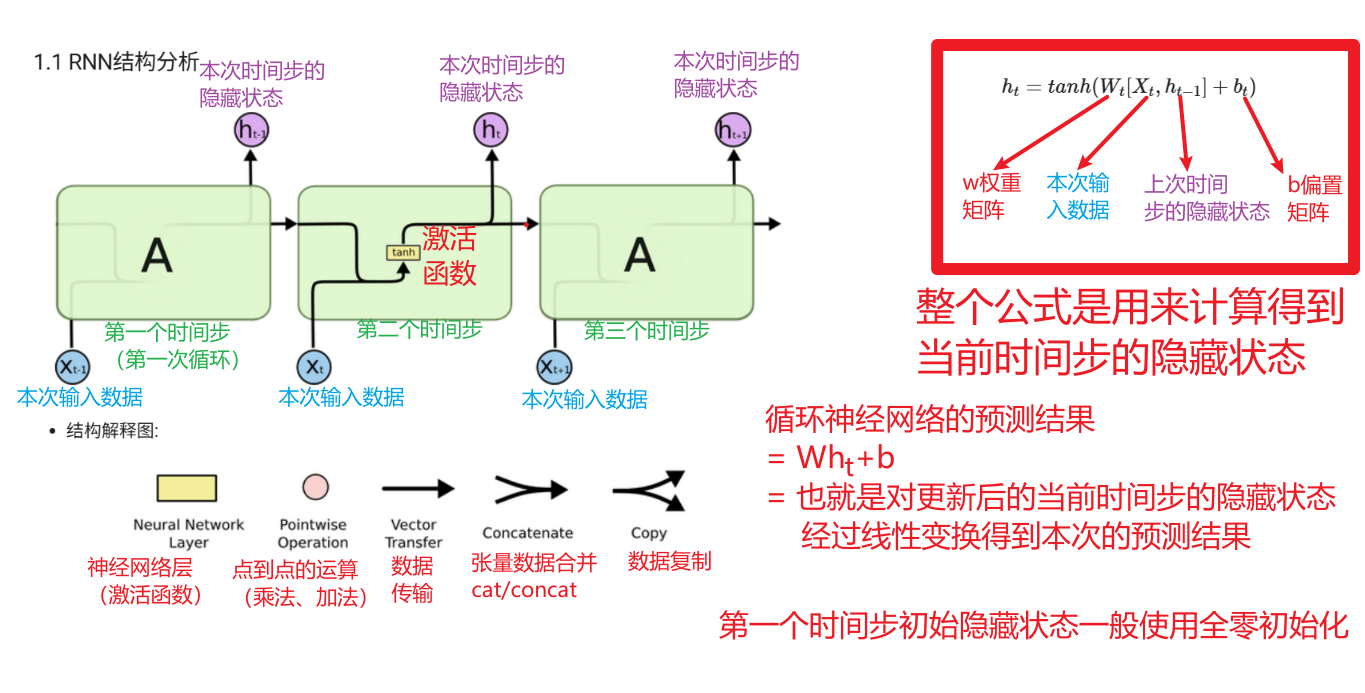

这就轮到RNN登场了！让我们结合这张结构图，用最通俗的语言来拆解它。
1. RNN的核心思想：时间就是生命
请看图片左侧那个绿色的方块链条。这就是RNN最直观的形态。
- 普通神经网络：像是一个个独立的工人，每个人只负责处理手头的任务，做完就忘，不跟下一个人交流。
- RNN：像是一条流水线上的工人团队。第二个工人不仅拿到了新的原料（输入数据），还收到了第一个工人传过来的“半成品”或“笔记”（隐藏状态）。
在图中，我们可以看到三个绿色的大方块，分别标记为：
- 第一个时间步
- 第二个时间步
- 第三个时间步
这代表了时间的流逝。RNN不仅仅是在处理空间上的数据，它还在处理时间序列。每一个绿色方块其实代表的是同一个神经网络层（Neural Network Layer） 在不同时间点的状态。这就是为什么叫“循环”神经网络——它在时间轴上自我循环。
2. 深入内部：到底发生了什么？
让我们把目光聚焦在中间那个最详细的绿色方块（第二个时间步）上。这里展示了RNN工作的核心秘密。
两个输入，一个输出
在这个时间步里，神经网络层 A 接收了两股信息流：
- 本次输入数据 ($X_t$)：这是当前时刻的新信息。比如在翻译句子时，这就是当前读到的那个单词。
- 上次时间步的隐藏状态 ($h_{t-1}$)：这是从上一个绿色方块传过来的箭头。这代表了“过去的记忆”。
记忆的传递
注意看那个向上的箭头，指向紫色的圆圈 $h_t$。
- $h_{t-1}$ 是过去的记忆。
- $X_t$ 是现在的信息。
- 经过神经网络层
A的处理（通常包含一个激活函数，如图中黄色的tanh），生成了 $h_t$。
$h_t$ 既包含了现在的信息，也融合了过去的记忆。然后，它会作为“这次时间步的隐藏状态”，传递给下一个时间步（右边的绿色方块），同时也可能输出给外界（比如预测下一个词是什么）。
简单总结：RNN通过把上一步的计算结果传给下一步，从而实现了对历史信息的“记忆”。
3. 数学公式大揭秘（别怕，很简单！）
图片右上角给出了RNN核心的数学公式：
$$h_t = \tanh(W_t[X_t, h_{t-1}] + b_t)$$看着复杂，其实拆开看就像做一道菜：
- $X_t$ (本次输入数据)：这是主料。
- $h_{t-1}$ (上次时间步的隐藏状态)：这是上一顿剩下的老汤，用来提味（提供上下文）。
- $[X_t, h_{t-1}]$ (Concatenate)：图中的红色箭头汇聚在一起，表示把主料和老汤拼接在一起。
- $W_t$ (权重矩阵)：这是厨师的调味手法，决定了我们多重视新输入，多重视旧记忆。
- $b_t$ (偏置矩阵)：这是一个基础底味调整。
- $\tanh$ (激活函数)：这是最后的烹饪工序（比如烘烤），把数据压缩到 -1 到 1 之间，防止数值爆炸，并引入非线性特征。
- $h_t$ (本次时间步的隐藏状态)：出锅的美味佳肴，既可以直接吃（输出结果），也可以留一部分做下一顿的老汤（传给下一步）。
4. 图解符号指南
为了看懂这类专业的神经网络图，图片下方给出了一个非常实用的“图例字典”：
- 黄色矩形：代表神经网络层，也就是进行计算的地方（通常包含激活函数）。
- 粉色圆圈：代表点对点的运算，比如简单的加法或乘法。
- 黑色箭头：代表数据的传输方向。
- 分叉箭头：代表数据复制（Copy），一份数据可能要同时去好几个地方。
- 汇聚箭头：代表张量合并（Concatenate），把几股数据流汇合在一起。
5. 总结
这张图完美地诠释了RNN的本质：它不仅看当下，还念过往。
正是因为这种独特的“链式结构”，RNN成为了处理自然语言处理（NLP）、语音识别、文本生成等任务的基石。虽然现在的Transformer模型很火，但理解RNN依然是通往深度学习高级殿堂的必经之路。
希望这篇基于图片的分析，能帮你彻底搞懂RNN的结构！
